Разница между гидравлическим бутылочным домкратом и винтовым домкратом

Прежде всего, эти два типа домкратов — наши самые распространенные домкраты, и их применение очень обширно. В чем разница? Кратко поясним:

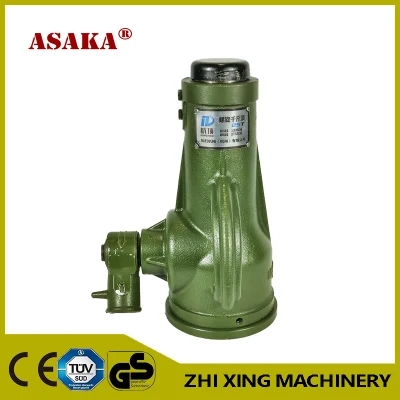

Давайте поговорим овинтбутылкаДжек первый, который использует относительное движение винта и гайки для подъема или опускания тяжелого предмета. Он состоит из основной рамы, основания, винтового стержня, подъемной втулки, храпового механизма и других основных компонентов. Во время работы необходимо только несколько раз поворачивать ручку с помощью храпового ключа, и маленькая коническая шестерня будет приводить во вращение большую коническую шестерню, заставляя вращаться винт. Действие подъема или опускания изделия подъемной втулки. В настоящее время высота подъема этого типа домкрата составляет 130 мм - 400 мм. По сравнению с гидравлическим домкратом он имеет большую высоту подъема, но эффективность ниже - 30%-40%.

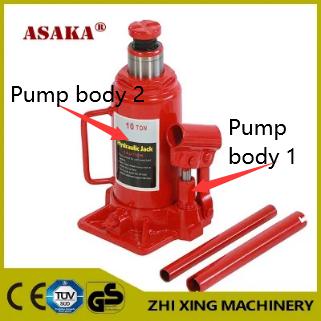

Далее идетгидравлический бутылка Джек, который передает мощность через масло под давлением (или рабочее масло), так что поршень совершает подъем или опускание.

1. процесс всасывания насоса

При подъеме рукоятки рычага 1 рукой малый поршень перемещается вверх, и рабочий объем уплотнения в корпусе насоса 2 увеличивается. В это время, поскольку обратный клапан слива масла и клапан слива масла соответственно перекрывают масляные пути, где они расположены, рабочий объем в корпусе 2 насоса увеличивается, образуя частичный вакуум. Под действием атмосферного давления масло в масляном баке открывает обратный клапан всасывания масла через масляную трубку и перетекает в корпус насоса 2, завершая всасывание масла.

2. Перекачивание нефти и подъем тяжелых грузов.

При нажатии рукоятки рычага l малый поршень опускается, рабочий объем малой масляной камеры в корпусе насоса 2 уменьшается, масло в ней выдавливается и открывается обратный клапан слива масла ( в это время односторонний клапан всасывания масла автоматически закрывает масляный контур, ведущий к масляному баку), и масло поступает вгидравлическийцилиндр (масляную камеру) через маслопровод. Поскольку гидравлический цилиндр (масляная камера) также представляет собой герметичный рабочий объем, поступающее масло сжимается из-за силы, создаваемой давлением, которая подталкивает большой поршень вверх и подталкивает вес вверх, чтобы совершить работу. Многократный подъем и нажатие на рукоятку рычага может привести к непрерывному подъему тяжелого предмета и достижению цели подъема.

3. процесс падения тяжелого предмета

Когда большому поршню необходимо вернуться вниз, откройте кран слива масла 8 (поверните на 90°), после чего под действием веса тяжелого предмета масло в гидроцилиндре (масляной камере) перетечет обратно в масляный бак, и большой поршень опускается на место.

Благодаря рабочему процессу бутылкаДжек, можно сделать вывод, что принцип работы гидротрансмиссии таков: при использовании масла в качестве рабочей среды движение передается за счет изменения объема уплотнения, а мощность передается за счет внутреннего давления масла. Гидравлическая трансмиссия по сути является устройством преобразования энергии.
